L’effet Venturi dans les solutions Brightwell

Nos équipements intègrent les technologies les plus avancées afin d’offrir les meilleures performances possibles et d’apporter les solutions dont le marché a besoin. En ce qui concerne les équipements de dilution chimique et les systèmes de pulvérisation, il s’agit du système Venturi, qui repose sur les lois de la physique et de la dynamique des fluides.

Qu’est-ce que l’effet Venturi ?

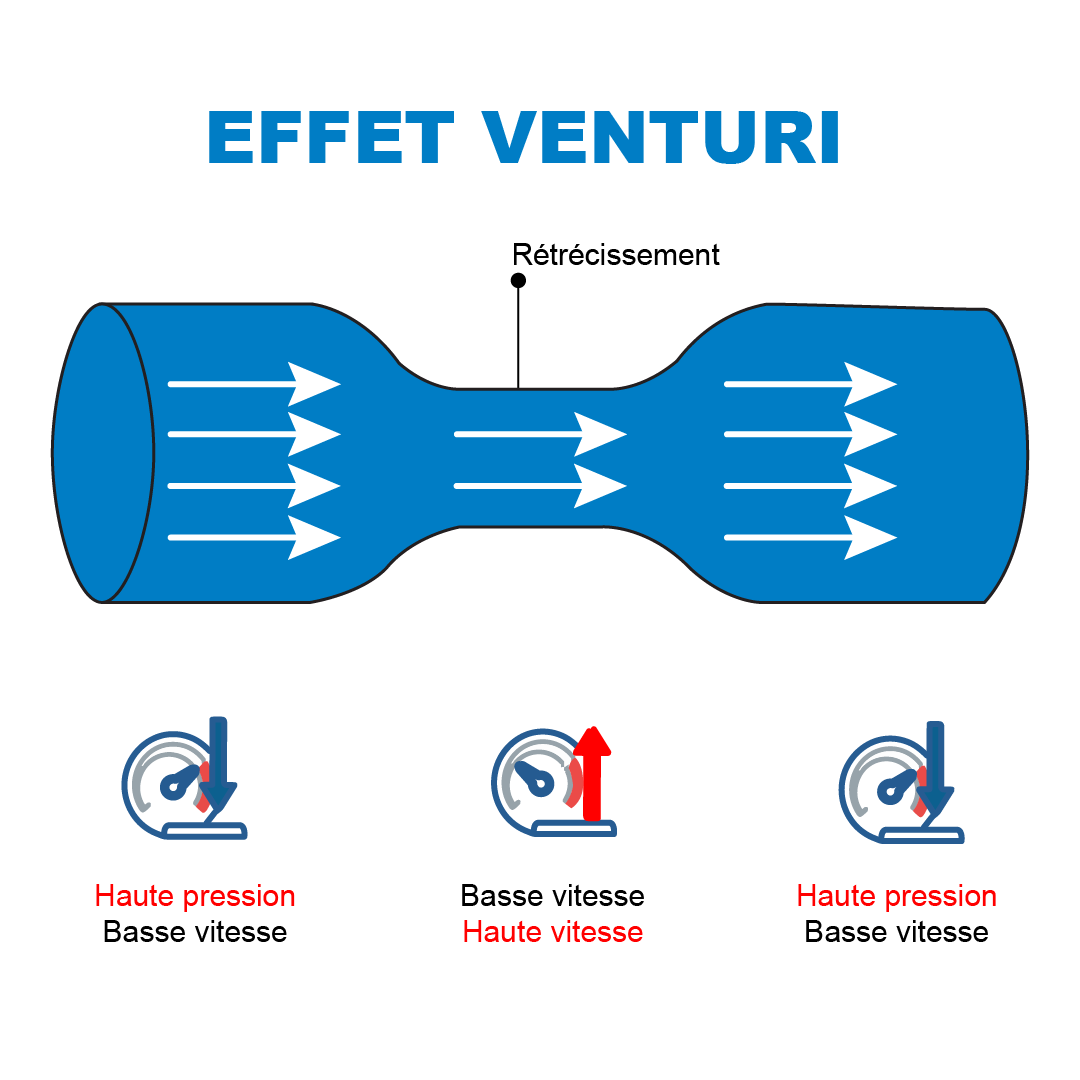

Fondamentalement, l’effet Venturi décrit la manière dont le comportement d’un fluide change lorsqu’il s’écoule dans une section rétrécie d’un tuyau. Selon les principes de la dynamique des fluides (issus de l’équation de Bernoulli), lorsqu’un fluide s’écoule dans un canal plus étroit, sa vitesse augmente et sa pression diminue.

Cette différence de pression est essentielle pour extraire un fluide d’une source secondaire sans recourir à des pompes mécaniques, et elle constitue le principe de base de nos produits.

Fonctionnement du système Venturi dans les produits Brightwell

Dans les systèmes de dosage et de pulvérisation Brightwell, le dispositif Venturi fait office d’injecteur autonome:

1. L’eau s’écoule à travers le rétrécissement de Venturi — généralement alimentée directement par le réseau d’eau à des pressions standard.
2. La vitesse augmente et la pression statique diminue au niveau du col du venturi.
3. Cela crée une zone d’aspiration sous vide qui aspire le concentré chimique dans le flux d’eau sans recourir à des pièces mobiles ni à des pompes externes.
4. Le produit chimique se mélange immédiatement et proportionnellement à l’eau, en fonction de la géométrie du venturi et de l’étalonnage du système.

Ce procédé garantit une solution homogène à chaque fois, sans électricité ni commandes complexes.

Lorsque Brightwell utilise la technologie Venturi

1. Systèmes de dilution de produits chimiques

Les séries EcoMix et EcoMulti utilisent des injecteurs Venturi pour introduire des volumes précis de produits chimiques concentrés dans le flux d’eau du réseau. Ces systèmes:

• Fournir des rapports de dilution prédéfinis.
• Peuvent être configurés pour plusieurs produits chimiques à partir d’un seul point.
• Équipé d’un dispositif anti-retour pour protéger l’alimentation en eau.

2. Systèmes de pulvérisation et de mousse

Venturi-based injectors are also at spray and foam applicators:

• Dans les systèmes EcoSprayer, un injecteur à venturi associé à une buse en acier inoxydable permet d’obtenir un jet précis pour le nettoyage des surfaces.
• Les stations EcoFoam sont équipées d’injecteurs Venturi qui permettent d’introduire des agents moussants dans l’eau afin d’améliorer l’efficacité du nettoyage.

These systems rely on the same underlying effect: creating suction via water flow to entrain and mix chemical concentrate consistently and efficiently.

Avantages du système Venturi

Aucune pièce mobile

Les injecteurs Venturi ne comportent ni moteur ni soupape mobile, ce qui réduit considérablement l’usure, les risques de panne et les coûts d’entretien.

Cohérence et sécurité

Comme le rapport de dilution est déterminé par les principes de la physique des fluides plutôt que par un dosage mécanique, les résultats restent reproductibles et fiables. Le dispositif anti-retour intégré renforce la sécurité des raccordements à l’eau potable.

Flexibilité

Différents modèles sont adaptés à divers débits et applications — allant du dosage compact d’un seul produit chimique aux systèmes traitant simultanément plusieurs produits chimiques, avec des débits variables (élevés, faibles ou les deux à la fois)

Coûts d’entretien et d’installation réduits au minimum

Comme l’injecteur Venturi fonctionne sans composants mécaniques mobiles, sans moteurs, sans joints ni pièces d’usure dynamiques, la fatigue mécanique est minime et le risque de panne de pompe ou de dysfonctionnement électrique est pratiquement nul.

L’installation est simplifiée grâce à l’absence de besoins en alimentation électrique, de panneaux de commande ou de composants électroniques d’étalonnage.

Considérations techniques

Pour garantir des performances constantes, les systèmes à venturi doivent être adaptés à la plage de pression d’eau appropriée. Par exemple, les doseurs Brightwell fonctionnent généralement dans une plage de pression spécifique (par exemple, 2 à 5 bars), ce qui assure une vitesse suffisante dans le venturi pour aspirer efficacement le produit chimique sans provoquer de cavitation ni de dosage irrégulier.

Prévention du refoulement

Afin de protéger les réseaux d’eau potable, les systèmes Brightwell sont équipés de dispositifs anti-retour et de clapets anti-retour au niveau de l’orifice d’aspiration, ce qui empêche tout reflux de produits chimiques dans les conduites d’alimentation.
